Multimetro

O multimetro é o instrumento de medida mais importante para o técnico em eletrônica.Através dele pode-se medir diferentes tipos de gradezas.

Exemplo:

Resistência,Voltagem,Corrente,Hfe,teste para diodos e os mais sofisticados pode medir capacitância,frequência e até temperatura.

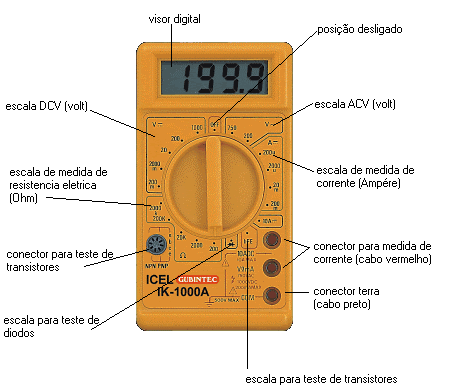

Esse multimetro da figura é um modelo bem básico mas bem útil.Possui escalas de:

Voltagem continua até 1000V

Voltagem alternada até 750V

Corrente continua até 200mA e uma tomada para até 10A

Resistência até 2000KΩ que é igual a 2MΩ.

Teste para diodos

Hfe teste para transistores plugando o terminal do transistor PNP ou NPN no conector roxo do lado esquerdo inferior.

Exemplo:Eu quero medir uma tensão de 12V.

Eu coloco o seletor no numero 20 da escala DCV.

Exemplo:Eu quero medir a tensão 110V da tomada da minha casa.

Eu coloco o seletor no numero 200 da escala ACV.

Exemplo:Eu quero medir um resistor de 500 Ohm.

Eu coloco o seletor no numero 2000 da escala Ω.

Obs:Na escala resistência antes de iniciar a medida,no display ficara o

numero 1 no canto esquerdo que significa resistência infiníta.
