Display

Para visualização dos algarismos decimais é comum utilizar um mostrador onde a combinação de

7 segmentos de retas,luminosos ou não,são capazer de formar os 10 algarismos de sistema decimal.Esse dispositivo é conhecido como display de 7 segmentos.Existem displays de 7 segmentos eletromecânicos,outros construidos com lâmpadas incandescentes,displays que utilizam LEDs,cristal líquido,etc.Um tipo muito utilizado é o construído com LEDs.

Os LEDs que constituem o display são alocados no componente numa disposição padrão recebendo cada um deles uma letra minúscula para identificação.As letras são a,b,c,d,e,f e g.Os displays trazem,ainda,um ponto identificado pela letra ''p''.

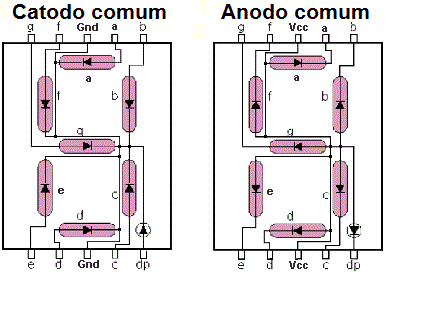

Quanto ao tipo de ligação interna,os displays podem ser classificados como anodo comum e catodo comum.No display anodo comum,todos os anodos dos LEDs que formam o display estão ligados entre si formando um único terminal - o anodo comum.No display catodo comum,todos os catodos dos LEDs que formam o display estão ligados entre si formando um único terminal - o catodo comum.
