Registrador de Deslocamento

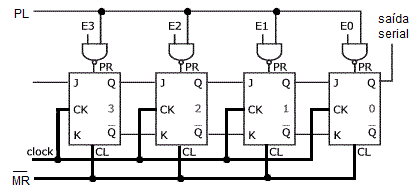

A fígura a seguir mostra o circuito de um registrador de deslocamento:
O carregamento paralelo é feito através da entrada de controle PL
__
A entrada de controle MR limpa todos o flip-flops.
A entrada CK controla a saída dos bits pela saída serial.
No video temos o resumo do funcionamento do Registrador de deslocamento com o CI 7474.
O ideal seria usar um circuito Eliminador de Ruído na entrada CP como o da figura abaixo:
